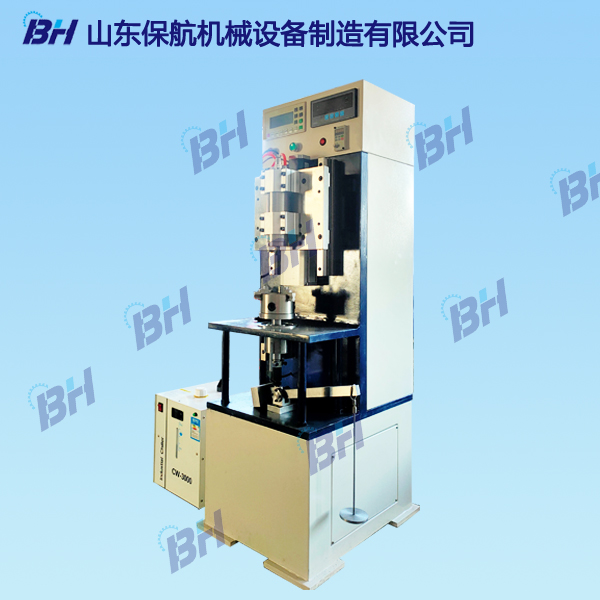

GSM-1A超高速摩擦磨損試驗機
技術文件
一、適用范圍
GSM-1A超高速摩擦磨損試驗機在一定的接觸壓力下，以超高速運動的摩擦形式來評定各種材料的摩擦磨損性能。模擬實際工況，通過控制和改變負荷、轉速、時間等參數的情況下進行測試，以評定材料的摩擦系數、磨損量、磨痕深度等綜合摩擦磨損性能。
二 、 設備介紹

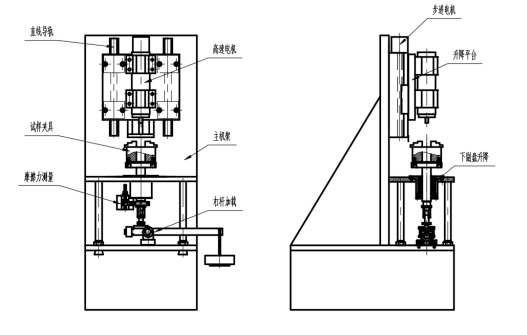

附圖說明：
本試驗機的組成部分包括：主軸驅動系統、杠桿加載系統、摩擦副下副盤升降系統、上平臺升降系統、摩擦副專用夾具、摩擦力矩測定系統等組成。
1 :主軸電機及驅動系統
主軸是由超高速電機和電機調速系統驅動，該系統電機無級調速，高速時精度為1%。高速電機功率為1.2kW。主軸與電機為一體設計，配有低溫水循環系統給電機降溫，保證主軸電機可長時間工作。高速電機無需潤滑、無污染，有運轉噪音小、效率高、傳遞負荷大、使用壽命長等特點。
2 : 杠桿加載系統
該系統包含杠桿支架、低阻力軸承、高精度1:10杠桿、砝碼拉簧托盤、M1級砝碼以及配重塊組成。杠桿通過低阻力軸承固定到支架上，保證了杠桿工作時阻力小，加載精度高。杠桿前端安裝砝碼拉簧托盤，后端安裝配重塊，經過調節配重塊的前后位置來調整杠桿的水平。試驗前根據試驗要求擺放砝碼，加載精度1％ 。
3: 摩擦副下副盤升降系統
該系統主要包括下導向升降軸、副盤、直線球軸承、兩個徑向球軸承、背緊螺母、滾花螺釘等組成。直線球軸承可使下導向主軸上下運動摩擦阻力小、輕便靈活，在加載時具有較高的靈敏度，徑向球軸承可提高摩擦力矩的測量精度。
4 :上平臺升降系統
上平臺升降系統包括步進電機、滾珠絲杠、絲母、直線導軌、連接板、電機夾具等組成。步進電機連接絲杠，絲母固定到連接板上，通過步進電機的旋轉帶動連接板在直線導軌上勻速升降，可滿足不同高度試樣的測試實驗。
5： 摩擦副專用夾具

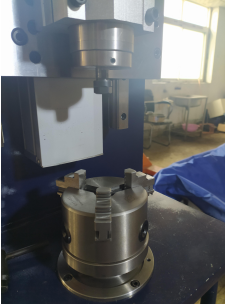

下試樣夾具采用三爪卡盤用來固定，可滿足不同直徑試樣安裝，上試樣夾具配有直徑6mm柱形試樣柄鎖緊裝置，也可根據試驗要求定做不同試樣夾具。
6 :摩擦力矩測定系統
摩擦力測量主要由高精度傳感器、顯示器、支柱、撥片和支架組成。傳感器一端通過支架固定到主機架上，另一端安裝支柱，撥片固定到下副盤升降軸上，升降盤旋轉帶動撥片頂到支柱上，顯示器就可實時顯示試驗中的摩擦力，從而計算出試驗的摩擦系數。
三、主要技術指標
序號 | 項目名稱 | 技術指標 |
1 | 試驗力 | 10-1000N |
2 | 試驗力示值相對誤差 | ±1% |
3 | 試驗力長時保持相對誤差（30min） | ±1%FS |
4 | 摩擦力矩測定范圍 | 0～2500N·mm |
5 | 摩擦力矩相對誤差 | ±1% |
6 | 摩擦力臂長度 | 50mm |
7 | 電機類型 | 超高速主軸電機 |
8 | 主軸轉速范圍（無級） | 1～40000r/min |
9 | 主軸轉速誤差 | 1000r/min以下±1r/min； 1000r/min以上±1％ |
10 | 電壓 | 220V |
四： 試驗機的環境與工作條件：
4.1 在室溫100C～350C范圍內；
4.2 相對濕度不大于80%；
4.3 在穩固的基礎上正確安裝；
4.4 在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
4.5 電源電壓的波動范圍不應超過額定電壓的
10%。
五：試驗機主要配置：
試驗主機 一套
冷卻水循環系統 一套
M1級砝碼 一套
夾具 兩套
技術資料：含使用說明書、合格證書、裝箱單、維護手冊等
工具備件等一套
六、售后服務承諾
1 本設備驗收合格后，質保期一年，部分配件終身免費。
2 設備的操作實時免費培訓。
3 根據客戶要求免費提供專業的技術指導和咨詢服務。
4 每一臺設備都有工作人員進行跟蹤，解決客戶的使用問題。公司存有檔案，到期提醒客戶設備的保養維護。
5 公司承諾在接到客戶維修電話后1小時內快速響應，如需現場維修，24小時內到達現場維修，盡可能滿足客戶的使用要求。
