MMW-1D型多功能萬能摩擦磨損試驗機
技術文件
一、適用范圍
MMW-1D型多功能萬能摩擦磨損試驗機是我公司應廣大客戶需求研發的一款小型萬能摩擦磨損試驗機，可實現多種摩擦接觸形式、多種潤滑狀態，用以實現不同摩擦副間的摩擦模擬試驗。

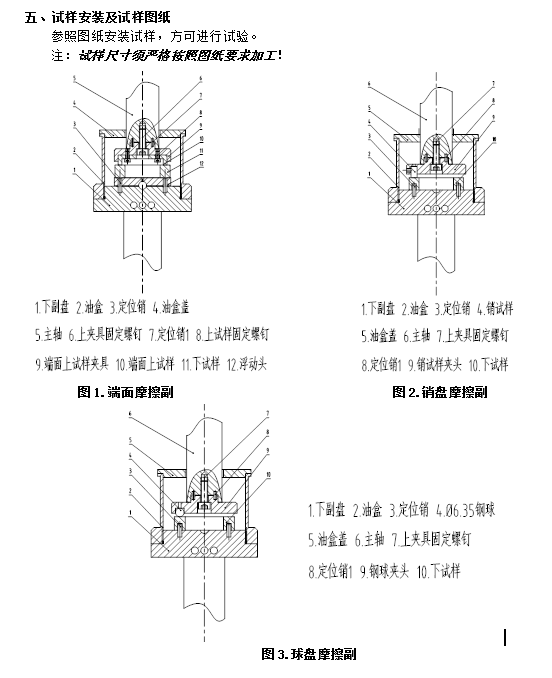

MMW-1D型多功能萬能摩擦磨損試驗機可模擬滑動摩擦形式，具有多種摩擦副，如銷盤摩擦副、端面摩擦副、球盤摩擦副等。能完成點、線、面的摩擦模擬實驗?？捎脕碓u定潤滑劑、金屬、涂料、涂層、橡膠、陶瓷等材料的摩擦磨損性能。本機能滿足石油化工、機械、能源、冶金、航天等摩擦學研究的各行業用戶開發、檢測各種中高檔系列油、油脂產品以及新興材料開發、新工藝研究等摩擦磨損測試的要求。
二、試驗機結構簡述
MMW-1D型多功能萬能摩擦磨損試驗機包括試驗力加載系統、摩擦力測量系統、試驗裝夾系統、溫度控制系統、主軸系統以及電氣控制系統等。該機具有以下特點：
--本試驗機采用杠桿式試驗力加載，加載精確、穩定性好，可靠性高；
--伺服電機帶動主軸旋轉，實現無級調速，恒扭矩輸出，且轉速準確性好；
--摩擦力采集采用高精度力傳感器，于水平方向上采集摩擦力。測量機構中傳遞和導向安裝直線運動軸承和徑向球軸承，有效提高了試驗力加載精度和摩擦力的測量精度。
--控制系統采用工業控制計算機控制，具有采集頻率高、精度好、穩定可靠、使用方便、數據便于輸出處理等優點。
三、主要技術指標
序號 | 項目名稱 | 技術指標 |
1 | 試驗力 | 10～1000N |
1.1 | 最大試驗力的20%以上試驗力的相對誤差 | ≤±1％ |
1.2 | 最大試驗力的20%以下試驗力的相對誤差 | ≤2N |
1.3 | 加卸試驗力采用杠桿砝碼加載，平穩，無沖擊和脈動現象 |
1.4 | 試驗力顯示分辨率 | 1N |
2 | 摩擦力矩 |
|
2.1 | 摩擦力矩的測定范圍 | 0～2500N.mm |
2.2 | 從最大摩擦力矩的10%開始，摩擦力矩示值相對誤差 | ≤±2% |
2.3 | 摩擦力矩顯示分辨率 | 1N.mm |
3 | 主軸轉速 |
|
3.1 | 主軸轉速范圍 | 5~2000r/min |
3.2 | 主軸轉速在100r/min以上時誤差 | ≤±5r/min |
3.3 | 在100r/min及100r/min以下時誤差 | ≤±1r/min |
4 | 溫度控制范圍 | 室溫-260℃ |
5 | 溫度測量精度 | ≤±2℃ |
6 | 試驗機時間顯示與控制范圍 | 1～99999s或min |
7 | 試驗機轉數顯示與控制范圍 | 999999999 |
8 | 主機額定功率 | 1kW |
四、使用環境
在室溫10℃-35℃范圍內，相對濕度不大于80%；
正確安裝在穩固的基礎或工作臺上；
周圍無腐蝕性介質、無震動和干擾；
使用電源：220V／50Hz；
電源電壓的波動范圍不應超過額定電壓的±10%；
試驗機電源應有可靠接地,頻率的波動不應超過額定頻率的2%；
